Saulės kolektorių valdiklis Lago SD3

Produkto ID 00000036
Gamintojas Kromschröder
Nebėra prekyboje

Aprašymas

Elster Kromschroder ir modernių skaitmeninių technologijų veiklos rezultatas – protingas valdymo blokas, kuris nepaisant funkcijų įvairumo yra paprastas naudoti. Valdiklis gali būti naudojamas vienos iš 12 galimų schemų valdymui (žr. nuotraukas): Schema 1: Saulės sistema Schema 2: Kieto...
Rodyti visą aprašymą

Elster Kromschroder ir modernių skaitmeninių technologijų veiklos rezultatas – protingas valdymo blokas, kuris nepaisant funkcijų įvairumo yra paprastas naudoti.

Valdiklis gali būti naudojamas vienos iš 12 galimų schemų valdymui (žr. nuotraukas):

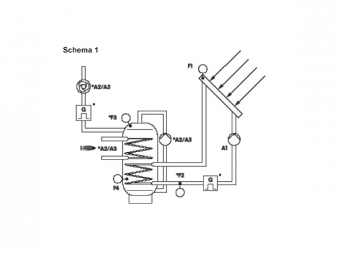

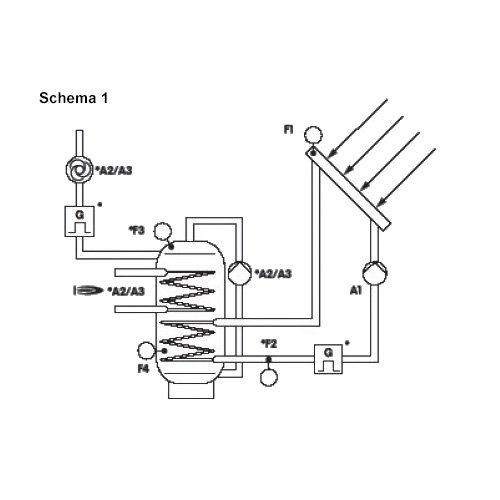

Schema 1: Saulės sistema

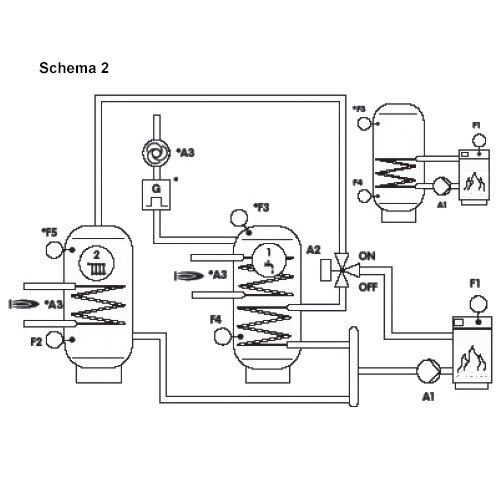

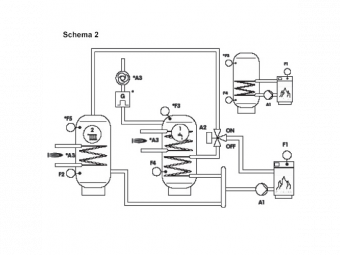

Schema 2: Kieto kuro katilas su dviem tūriniais vandens šildytuvais

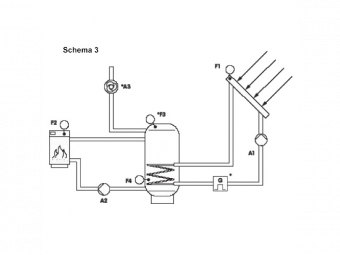

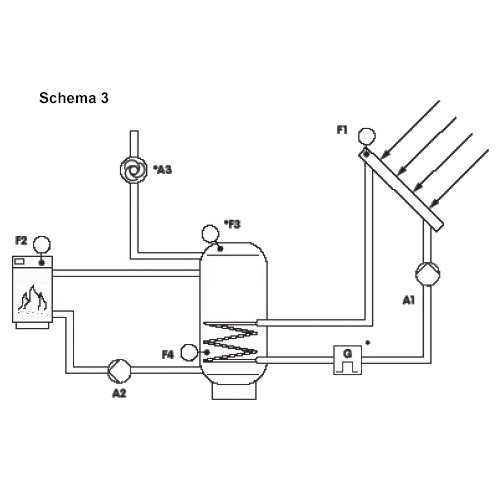

Schema 3: Kieto kuro katilas su saulės sistema

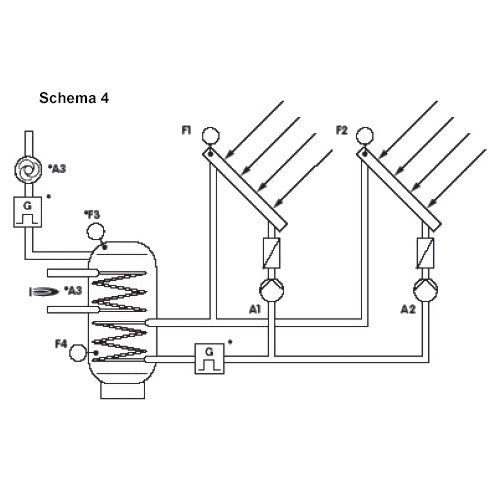

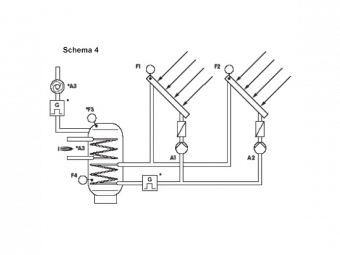

Schema 4: Saulės sistema su dviem kolektoriais

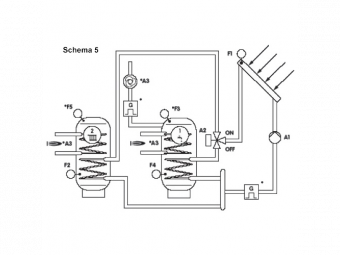

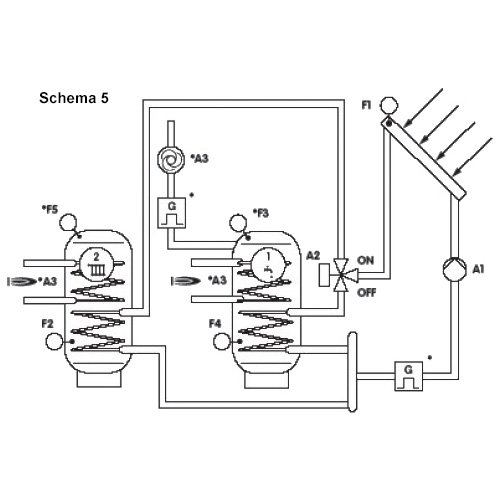

Schema 5: Saulės sistema su dviem tūriniais šildytuvais, perjungiamais vožtuvo pagalba

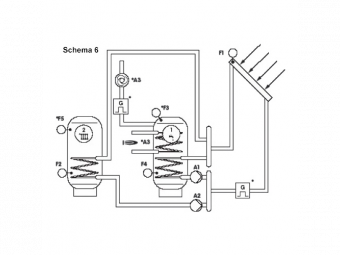

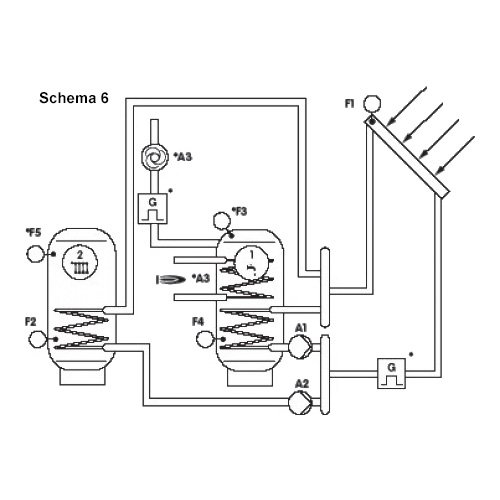

Schema 6: Saulės sistema su dviem tūriniais šildytuvais, kraunamais atskirais siurbliais

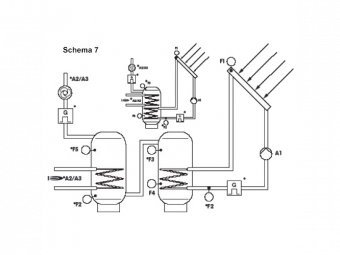

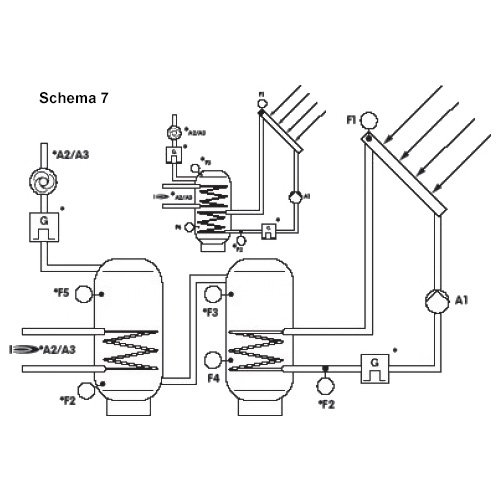

Schema 7: Saulės sistema su pašildymo funkcija

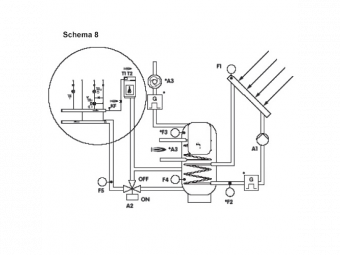

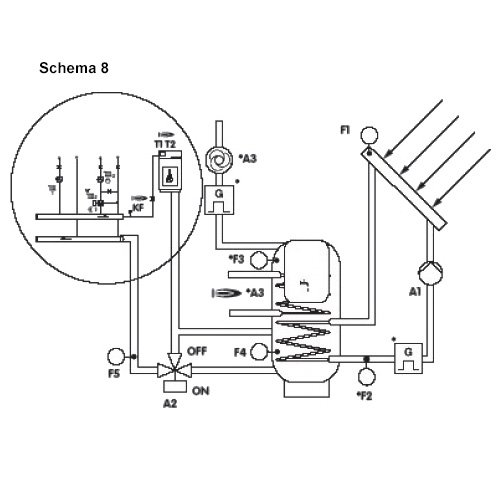

Schema 8: Saulės sistema su šildymo sistemos grįžtamo srauto temperatūros pakėlimu

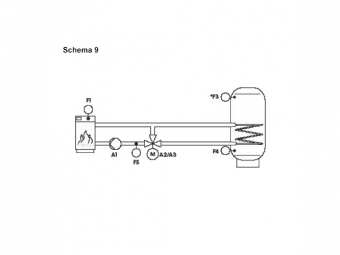

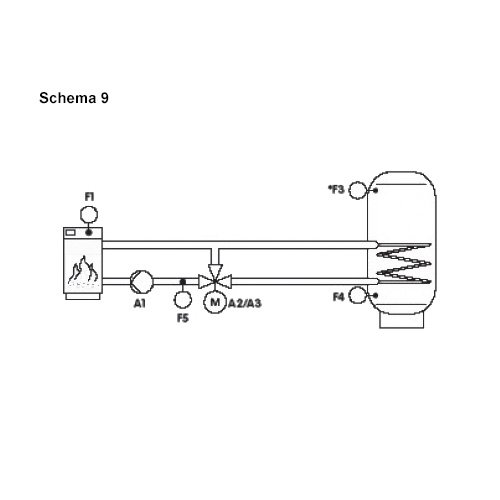

Schema 9: Kieto kuro katilas su grįžtamo srauto temperatūros pakėlimu vožtuvo pagalba

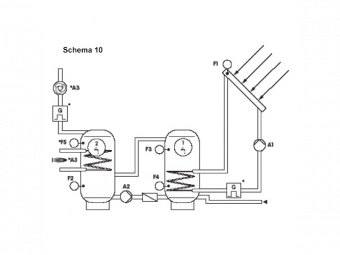

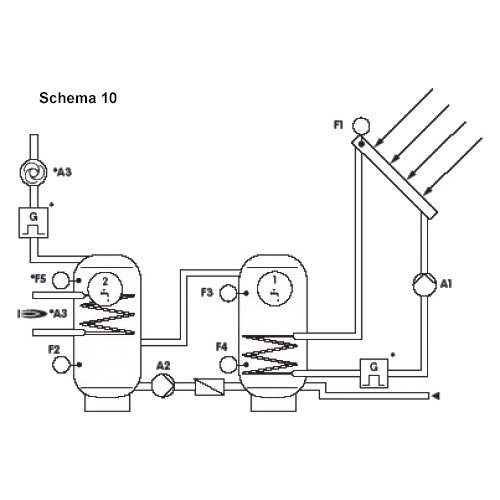

Schema 10: Saulės sistema su dviem tūriniais šildytuvais, keičiamais kaskadiniu būdu

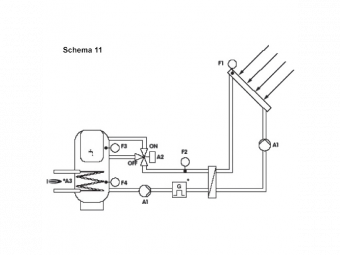

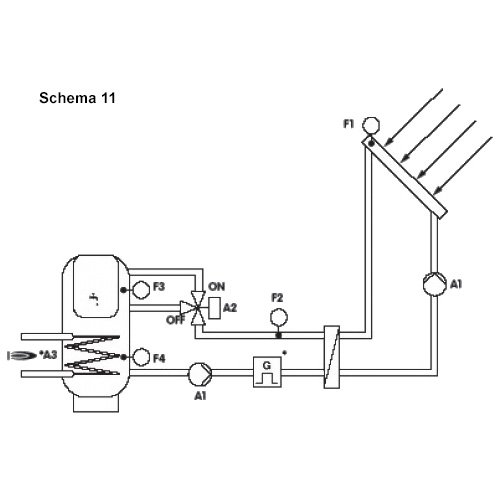

Schema 11: Saulės sistema su 2-lygių kaupiklio sistema
Schema 12: Saulės sistema su 3-lygių kaupiklio sistema

* Gali reikėti papildomų komponentų ar jutiklių.



Valdiklio galimybės

  • 5 įėjimai temperatūros jutikliams
  • 1 pulsinis įėjimas šilumos kiekio matavimui
  • 2 reliniai išėjimai
  • 1 simistorinis išėjimas (greičio kontrolei)
  • Kolektoriaus apsaugos funkcija / Tūrinio šildytuvo vėsinimas
  • Pašildymo funkcija / Cirkuliacijos funkcija
  • Grįžtamos temperatūros pakėlimas naudojant pamaišymą
  • 2 valdomi diferencialai (temp. skirtumai)
  • Keičiama histerezė nuo 1 iki 30 K
  • Apsauga nuo siurblio užstrigimo
  • Siurblio trumpo įjungimo funkcija temperatūros kolektoriuje išmatavimui
  • Šilumos kiekio apskaičiavimas pagal pratekantį srautą (debitą)
  • Neutralus perjungiamas kontaktas antram šilumos generatoriui
  • Lengvas montavimas ir prijungimas
  • Prie sienos tvirtinamas korpuso pagrindas
  • Kolektoriaus siurblio greičio valdymas, nustatomas
  • Komunikacija per CAN Bus

Temperatūrų skirtumo valdiklis Lago SD3 tiekiamas kartu su 2 PT1000 jutikliais (kolektoriaus bei vandens kaupiklio) ir korpuso pagrindu tvirtinimui prie sienos.
