Vienų ar kelių dujų analizatorius: kaip pasirinkti tinkamą?

Dujų detektoriaus pasirinkimas prasideda ne nuo modelio, kainos ar jutiklių skaičiaus. Pirmiausia reikia atsakyti į klausimą: kokie dujų pavojai gali kilti konkrečioje darbo vietoje ir kaip darbuotojas gali su jais susidurti?

Vienoje aplinkoje gali būti aktualus tik anglies monoksidas (CO) arba vandenilio sulfidas (H₂S). Kitoje gali kartu kilti deguonies trūkumo, toksinių ir degiųjų dujų pavojus. Dar kitur prieš darbuotojui įlipant į talpą, šachtą ar kitą uždarą erdvę reikia paimti oro mėginį iš saugaus atstumo. Šioms situacijoms netinka vienas ir tas pats prietaisas.

Ne mažiau svarbu, kas vyks po pirkimo: kaip bus atliekami funkciniai bandymai su dujomis, kalibravimas, metrologinė patikra ir remontas. Dujų detektorius nėra formalus punktas darbuotojų saugos dokumentuose. Tai kasdien naudojama saugos matavimo priemonė, nuo kurios tinkamo veikimo kritiniu momentu gali priklausyti žmogaus sveikata ir gyvybė.

Dujų detektorius – ne formalumas darbuotojų saugos dokumentuose

Kai kurios pavojingos dujos yra bespalvės, bekvapės arba žmogus jų negali laiku patikimai atpažinti. Deguonies trūkumas taip pat gali atsirasti be aiškaus perspėjimo. Nešiojamo dujų detektoriaus paskirtis – matuoti pasirinktų dujų koncentraciją darbuotojo aplinkoje ir laiku įspėti apie nustatytų ribų viršijimą arba pavojingą deguonies koncentracijos pokytį.

Todėl nepakanka prietaisą nupirkti ir laikyti spintoje. Jis turi būti:

• parinktas pagal rizikos vertinime nustatytas dujas;
• tinkamai sukonfigūruotas;
• dėvimas gamintojo nurodytoje vietoje, paprastai darbuotojo kvėpavimo zonoje;
• reguliariai tikrinamas ir prižiūrimas;
• paruoštas naudoti tada, kai atliekami pavojingi darbai.

Svarbu atskirti ir prietaisų paskirtį. Asmeninis dujų detektorius nėra tas pats, kas dujų nuotėkio ieškiklis. Asmeninis detektorius saugo darbuotoją jo darbo aplinkoje, o nuotėkio ieškikliu technikas ieško konkrečios nuotėkio vietos. Vienas prietaisas nebūtinai gali tinkamai atlikti abi užduotis.

Kokie dujų pavojai gali būti darbo aplinkoje?

Praktikoje vertinamos trys pagrindinės pavojų grupės.

Toksinės dujos

Anglies monoksidas (CO), vandenilio sulfidas (H₂S), sieros dioksidas (SO₂), vandenilio cianidas (HCN), amoniakas (NH₃), chloras (Cl₂), azoto dioksidas (NO₂) ir kitos toksinės dujos gali kenkti žmogui net esant palyginti nedidelei koncentracijai. Kurių dujų jutikliai reikalingi, turi būti nustatyta pagal naudojamas medžiagas, technologinius procesus, galimus gedimus ir darbo vietos rizikos vertinimą.

Degiosios dujos ir garai

Metano, propano, vandenilio ir kitų degiųjų dujų arba garų koncentracija dažniausiai rodoma procentais nuo apatinės sprogumo ribos – % LEL. Aliarmas turi perspėti dar iki susidarant pavojingam degiajam mišiniui. Tačiau LEL jutiklio technologija ir tinkamumas konkrečioms dujoms taip pat svarbūs: katalitinis, mažos galios katalitinis ar infraraudonųjų spindulių jutiklis turi skirtingas naudojimo savybes ir apribojimus.

Deguonies trūkumas arba perteklius

Deguonies jutiklis reikalingas ne tik ten, kur gali būti sunaudojamas deguonis. Deguonį gali išstumti kitos dujos, jo koncentracija gali mažėti dėl degimo, oksidacijos ar technologinio proceso. Per didelė deguonies koncentracija savo ruožtu gali padidinti medžiagų degumą. Detektoriaus aliarmo ribos turi būti nustatytos pagal taikomus reikalavimus ir įmonės saugos tvarką.

Vienų ir kelių dujų detektoriai – kuo jie skiriasi?

Vienų dujų detektorius turi vieną pasirinktos dujų rūšies jutiklį. Jis racionalus tada, kai rizikos vertinimas aiškiai rodo vieną aktualų pavojų. Pavyzdžiui, darbuotojui gali būti reikalinga nuolatinė apsauga tik nuo CO arba tik nuo H₂S.

Kelių dujų detektorius vienu metu stebi kelias rizikas. Dažna keturių dujų konfigūracija apima O₂, CO, H₂S ir degiąsias dujas (% LEL). Penktas kanalas gali būti skirtas papildomai toksinei dujų rūšiai, pavyzdžiui, HCN, SO₂, NH₃, Cl₂ ar NO₂, tačiau konkrečios galimybės priklauso nuo modelio ir jutiklių konfigūracijos.

Kelių dujų modelis nėra automatiškai geresnis. Jei darbo vietoje nustatyta tik viena konkreti rizika, vienų dujų prietaisas gali būti paprastesnis, lengvesnis ir ekonomiškesnis. Jeigu galimos kelios rizikos, vienų dujų prietaisas darbuotojo tinkamai neapsaugos.

1, 4 ar 5 dujų detektorius – kada kurio reikia?

Situacija	Galimas pasirinkimas	Kodėl
Viena aiškiai nustatyta dujų rizika	WatchGas SST1 arba SST1E	Vienas konkrečiai rizikai parinktas jutiklis
Įprasta O₂, CO, H₂S ir degiųjų dujų rizikų grupė	WatchGas SST4 Micro arba SST4 Mini	Iki keturių dujų matavimas vienu metu

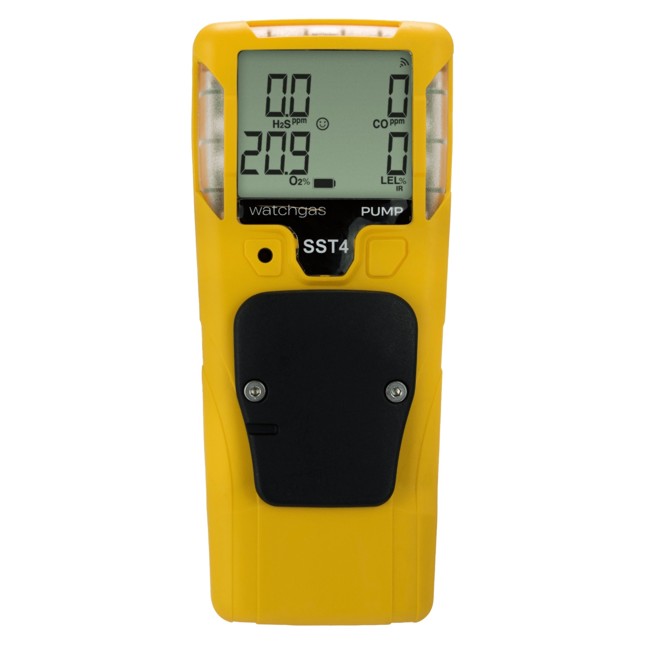

Reikia tikrinti uždarą erdvę iš atstumo	WatchGas SST4 Pump	Vidinis siurblys leidžia paimti mėginį per žarną
Reikia iki penkių kanalų arba papildomos specializuotos dujos	WatchGas SST5	Platesnis jutiklių derinių pasirinkimas

Tai nėra universali parinkimo lentelė. Galutinį sprendimą turi lemti darbo vietos rizikos vertinimas, konkrečių dujų savybės, naudojimo būdas ir reikiami sertifikatai.

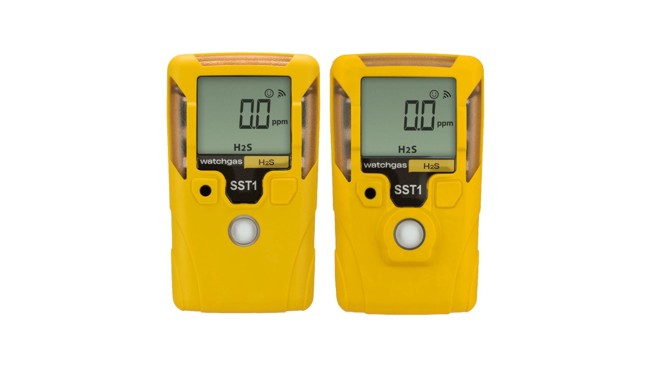

WatchGas SST1 ir SST1E

SST1 ir SST1E yra nešiojami vienų dujų detektoriai. SST1 gali būti komplektuojamas, be kita ko, CO, H₂S, O₂, SO₂, NH₃, PH₃, žemos ar aukštos koncentracijos H₂ ir kitų dujų jutikliais. SST1E išplečia pasirinkimą papildomomis dujomis, tarp jų HCN, Cl₂, NO, NO₂ ir ETO. Galimi tiek fiksuoto eksploatavimo laiko, tiek aptarnaujami variantai.

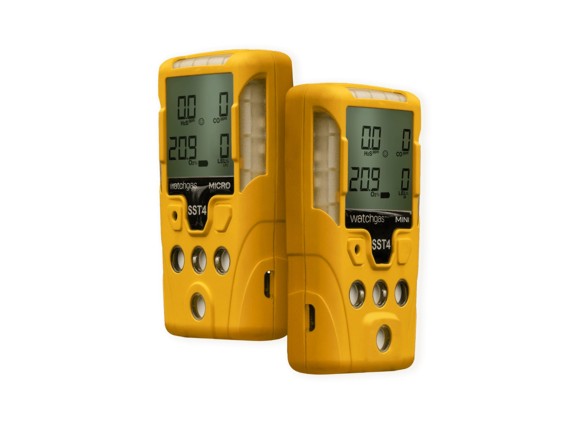

WatchGas SST4 Micro ir SST4 Mini

SST4 Micro ir SST4 Mini skirti iki keturių dujų matavimui vienu metu. Tipinės konfigūracijos apima O₂, CO, H₂S ir LEL. Modeliai skiriasi degiųjų dujų jutiklio technologija, veikimo trukme ir kai kuriomis eksploatacinėmis savybėmis. Gamintojas nurodo IP65/68 apsaugos klasę, NFC ryšį, indukcinį įkrovimą ir standartinį šešių mėnesių kalibravimo intervalą.

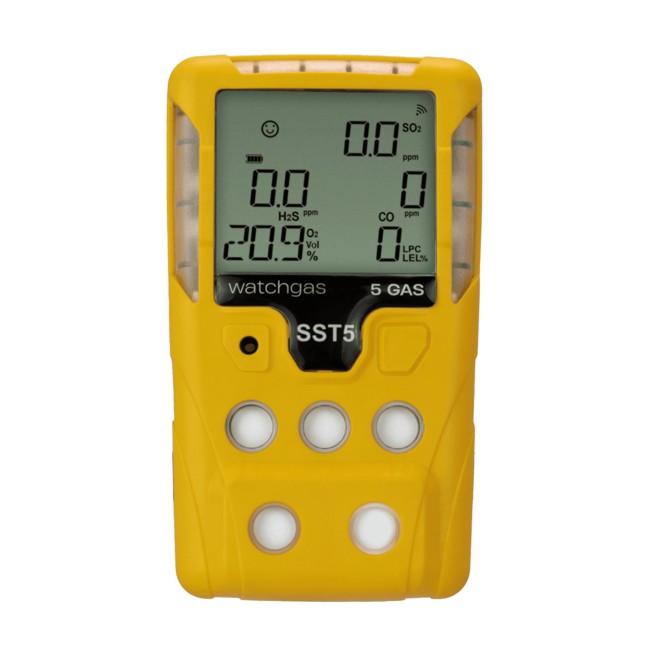

WatchGas SST5

SST5 gali turėti nuo vieno iki penkių dujų matavimo kanalų. Be įprastų O₂, CO, H₂S ir LEL jutiklių, galimos konfigūracijos su SO₂, HCN, NH₃, Cl₂, ETO, NO₂, NO ir kitų dujų jutikliais. Tai aktualu, kai keturių standartinių dujų nepakanka arba reikia specializuotos penktosios dujų rūšies.

Difuzinis detektorius ar analizatorius su siurbliu?

Difuziniame detektoriuje dujos jutiklius pasiekia natūraliai, per prietaiso angas. Toks prietaisas tinka asmeninei darbuotojo apsaugai, kai jis dėvimas kvėpavimo zonoje.

Prietaisas su siurbliu aktyviai traukia mėginį per prijungtą žarną. Tai svarbu, kai reikia patikrinti talpą, šachtą, rezervuarą ar kitą sunkiai pasiekiamą vietą prieš žmogui įeinant. SST4 Pump turi vidinį siurblį ir yra skirtas būtent tokioms mėginių ėmimo užduotims bei asmeninei kelių dujų kontrolei.

Nuotoliniam mėginiui paimti gali būti naudojami ir suderinami difuziniai detektoriai, prie jų prijungus išorinį siurblį. Pavyzdžiui, ATEX sertifikuotas išorinis siurblys WatchGas GFP-10 per žarną traukia orą iki detektoriaus jutiklių ir taip difuzinį prietaisą paverčia aktyvia mėginių ėmimo sistema. GFP-10 suderinamas su SST1, SST4 Micro, SST4 Mini ir kitais tinkamais dujų detektoriais, todėl gali būti naudojamas tiek su vienų, tiek su kelių dujų prietaisais. Prieš naudojant būtina patikrinti konkretaus detektoriaus, jungčių, reduktoriaus, žarnos ir viso komplekto suderinamumą bei sertifikavimo sąlygas.

Siurblys savaime nepakeičia saugaus darbų organizavimo. Reikia įvertinti žarnos ilgį, mėginio transportavimo laiką, tikrinamos vietos sluoksnius, galimus filtrus ir konkretaus prietaiso instrukciją.

Ką reiškia LEL, STEL, TWA, Low ir High aliarmas?

• LEL – apatinė sprogumo riba. Detektorius paprastai rodo, kokią šios ribos procentinę dalį pasiekė degiųjų dujų ar garų koncentracija.
• Low – žemo lygio aliarmas, suveikiantis pasiekus nustatytą pirmąją ribą.
• High – aukšto lygio aliarmas, suveikiantis pasiekus aukštesnę nustatytą ribą.
• STEL – trumpalaikio poveikio vidurkis per nustatytą trumpą laikotarpį.
• TWA – vidutinė koncentracija per nustatytą darbo laikotarpį.

STEL ir TWA nėra momentinės koncentracijos rodmenys. Jie padeda vertinti sukauptą darbuotojo poveikį per laiką. Aliarmo ribos negali būti aklai kopijuojamos iš kito objekto ar kito prietaiso – jos nustatomos pagal taikomus teisės aktus, profesinio poveikio ribas, rizikos vertinimą ir įmonės procedūras.

Fiksuoto eksploatavimo laiko ar aptarnaujamas detektorius?

Fiksuoto eksploatavimo laiko vienų dujų detektorius įjungiamas ir nepertraukiamai veikia gamintojo nustatytą laiką, pavyzdžiui, dvejus ar trejus metus. Naudotojui nereikia įkrauti akumuliatoriaus ar keisti jutiklio. Tai patogu, kai reikia paprasto ir aiškiai prognozuojamo sprendimo.

Aptarnaujamo modelio jutiklis ir maitinimo elementas gali būti keičiami, todėl prietaisas gali būti naudojamas ilgiau. Tačiau jam reikalinga eksploatacija: servisas, atsarginės dalys, kalibravimas ir kontrolė.

„Nereikalaujantis priežiūros“ nereiškia, kad prietaiso nereikia tikrinti. Funkciniai bandymai su dujomis ir įmonės nustatytos patikros išlieka svarbūs, nes būtina žinoti, ar jutiklis reaguoja ir ar veikia aliarmo priemonės.

Detektoriaus pasirinkimas nesibaigia jo įsigijimu

Maža pirkimo kaina nėra pakankamas pasirinkimo kriterijus. Prieš perkant reikia įvertinti:

• kas atliks funkcinį bandymą su dujomis ir kalibravimą;
• ar bus prieinamos tinkamos etaloninės dujos;
• kas diagnozuos gedimą ir pakeis jutiklį ar kitas dalis;
• ar prietaisui bus galima atlikti metrologinę patikrą;
• kiek laiko prietaisas bus nenaudojamas aptarnavimo metu;
• ar bus suteikiamas pakaitinis sprendimas, jei darbų negalima saugiai tęsti.

WatchGas SST serijos detektoriai aptarnaujami Vilniuje, todėl jų nereikia siųsti gamintojui į užsienį. Tai trumpina kalibravimo, remonto ir kito techninio aptarnavimo laiką, o tuo pačiu ir prastovą, bei leidžia greičiau grąžinti prietaisą į eksploataciją.

Dujų detektoriaus nebuvimo darbo vietoje negalima kompensuoti viltimi, kad per jo prastovą pavojingos situacijos nebus. Jei pagal rizikos vertinimą detektorius būtinas, darbai be tinkamos apsaugos priemonės negali būti tęsiami vien dėl to, kad prietaisas išsiųstas ilgam remontui.

Bump testas ir kalibravimas – kuo jie skiriasi?

Lietuvoje dažnai vartojamas angliškas terminas bump testas. Techniškai tai yra trumpas funkcinis bandymas su žinoma bandomųjų dujų koncentracija. Jo tikslas – patikrinti, ar jutiklis reaguoja ir ar suveikia garsinis, šviesos bei vibracinis aliarmas.

Kalibravimo metu tikrinamas prietaiso matavimo atsakas ir, kai reikia, koreguojamas pagal žinomos koncentracijos etalonines dujas. Taigi bump testas atsako į klausimą „ar prietaisas reaguoja ir signalizuoja?“, o kalibravimas – „ar jo matavimo atsakas atitinka etaloną?“

Jei prietaisas funkcinio bandymo neišlaiko, jo negalima laikyti tinkamu naudoti. Tolimesni veiksmai atliekami pagal konkretaus modelio instrukciją – gali reikėti kalibravimo, diagnostikos arba remonto.

Bandymų ir kalibravimo dažnumas nustatomas pagal konkretaus modelio gamintojo instrukciją, naudojimo sąlygas ir įmonės saugos tvarką. Pavyzdžiui, WatchGas SST4 ir SST5 techninėse charakteristikose nurodomas standartinis šešių mėnesių kalibravimo intervalas, tačiau tai nėra universali taisyklė visiems modeliams ir visoms naudojimo sąlygoms.

Metrologinė patikra ir WatchGas SST registracija Lietuvoje

Profesionalaus dujų analizatoriaus vertę lemia ne tik techninės charakteristikos ar ATEX ir IECEx sertifikatai. Kai matavimo rezultatai naudojami teisiškai reglamentuojamose srityse, svarbus ir matavimo priemonės teisinis statusas Lietuvoje.

Dujų analizatoriaus-signalizatoriaus tipas „WatchGas SSTx“ yra įregistruotas Lietuvos matavimo priemonių valstybės registre numeriu 2LT-2790:2026. Registro įrašas apima SST1, SST1E, SST4 Micro, SST4 Mini, SST4 Pump ir SST5 modifikacijas. Nurodytos taikymo sritys – sveikatos apsauga, veterinarija, aplinkos apsauga bei darbuotojų sauga ir sveikata.

Registracija sudaro teisinį pagrindą šiuos prietaisus naudoti nurodytose reglamentuojamose matavimo srityse ir atlikti jiems metrologinę patikrą pagal patvirtintą metodiką. Tačiau vien įrašas registre nepakeičia galiojančios konkretaus prietaiso patikros: naudotojas turi užtikrinti, kad patikra būtų atlikta laiku, jei ji taikoma.

Potencialiai sprogioje aplinkoje taip pat būtina tikrinti konkretaus modelio ir jutiklių konfigūracijos ATEX ar IECEx ženklinimą. Negalima spręsti apie tinkamumą pavojingai zonai vien iš SST serijos pavadinimo.

Kaip teisingai naudoti nešiojamą dujų detektorių?

Prieš darbą reikia įsitikinti, kad pasirinktas tinkamas prietaisas ir jutiklių konfigūracija, prietaisas įjungtas, jo būsena tinkama, o bandymai ir patikros galioja. Jutiklių angos negali būti uždengtos drabužiais, nešvarumais ar apsaugine įranga.

Asmeninis detektorius paprastai segimas darbuotojo kvėpavimo zonoje, kaip nurodo gamintojas. WatchGas SST5 aprašyme būtent pabrėžiamas dėvėjimas kvėpavimo zonoje. Suveikus aliarmui reikia veikti pagal iš anksto nustatytą įmonės saugos procedūrą. Jokiu būdu negalima nutildyti signalo ir nekreipti dėmesio į aliarmą.

Konkreti naudojimo tvarka visada turi būti tikrinama pagal turimo modelio instrukciją. Skiriasi difuzinių ir siurblinių modelių naudojimas, šviežio oro nustatymas, mėginių ėmimo laikas, filtrai, leidžiami priedai ir bandymų procedūros.

Nuo vieno detektoriaus iki didelio parko – WatchGas SST ekosistema

Vienam darbuotojui ar keliems prietaisams gali pakakti individualios priežiūros ir WatchGas Device Link App programėlės. Per NFC ji leidžia nuskaityti įvykius, konfigūruoti prietaisus bei priskirti juos naudotojams.

Didėjant prietaisų skaičiui, rankinis administravimas tampa nepatikimas ir užima daug laiko. SST Dock automatizuoja bump testus ir kalibravimą bei viename modulyje palaiko SST serijos prietaisus. Compliance Kiosk leidžia darbuotojui registruoti prietaisą ir peržiūrėti jo būklę, o RTR programinė įranga centralizuoja prietaisų parko būklę, aliarmus, įvykius, priskyrimus ir priežiūros informaciją.

Gamintojas nurodo, kad SST sistema gali būti plečiama nuo atskiro nuotolinio darbuotojo ar nedidelio padalinio iki kelių gamyklų skirtingose vietose. Tai leidžia pradėti nuo konkrečiai rizikai parinkto prietaiso ir vėliau diegti centralizuotą bandymų, duomenų bei priežiūros valdymą.

Kur praktikoje naudojami dujų detektoriai?

Pramonėje ir energetikoje

Naftos ir dujų sektoriuje, chemijos pramonėje, plieno gamyboje, energetikos objektuose ir kituose pramonės procesuose gali kartu kilti toksinių, degiųjų dujų ir deguonies pokyčio rizika. Čia dažnai naudojami kelių dujų modeliai, tačiau jutikliai vis tiek turi būti parenkami pagal konkretų procesą.

Uždarose erdvėse

Rezervuaruose, talpose, šachtose, kanaluose ir kitose uždarose erdvėse pavojingos sąlygos gali susidaryti prieš žmogui įeinant arba keistis darbo metu. SST4 Pump leidžia paimti mėginį iš atstumo, bet pati matavimo procedūra turi apimti tinkamus mėginių ėmimo taškus ir laiką.

Ugniagesių ir gelbėjimo darbuose

Po gaisro pavojus neišnyksta kartu su liepsna. WatchGas medžiagoje atkreipiamas dėmesys į CO ir HCN – vadinamųjų „toksinių dvynių“ – riziką baigiamųjų gaisro gesinimo ir ardymo darbų metu. SST5 gali būti konfigūruojamas taip, kad vienu prietaisu būtų stebimi CO ir HCN kartu su kitomis reikalingomis dujomis.

Policijos ir greitosios pagalbos darbuotojams

Nešiojamas vienų dujų CO detektorius gali būti aktualus ir pirmiesiems į įvykio vietą atvykstantiems darbuotojams. Nyderlanduose buvo atvejis, kai įvairioms policijos ir greitosios pagalbos tarnyboms buvo tiekiami nešiojami CO detektoriai.

Tai neįrodo, kad tokius detektorius naudoja visos Nyderlandų tarnybos. Tačiau parodo kitą svarbų principą: vienų dujų asmeninis detektorius gali būti tinkamas ne tik pramonės darbuotojui, jei jo profesinėje aplinkoje yra aiškiai nustatyta CO rizika.

Kodėl daugiau matuojamų dujų ar mažesnė kaina nebūtinai reiškia geresnį pasirinkimą?

Situacija A: darbo vietoje nustatyta tik H₂S rizika. Vienų dujų SST1 arba SST1E gali būti tikslingesnis už penkių dujų prietaisą.

Situacija B: galimos CO, H₂S, deguonies ir degiųjų dujų rizikos. Vienų dujų detektoriaus nepakanka – reikia tinkamai sukonfigūruoto kelių dujų prietaiso.

Situacija C: prieš įeinant reikia patikrinti rezervuarą. Paprastas dėvimas difuzinis SST4 ir SST4 Pump atlieka ne tą pačią užduotį.

Situacija D: po gaisro reikia stebėti CO ir HCN kartu su kitomis dujomis. SST5 gali suteikti reikalingą papildomą matavimo kanalą, jei pasirinkta tinkama jutiklių konfigūracija.

Situacija E: siūlomas pigesnis prietaisas, bet Lietuvoje nėra jo serviso, kalibravimo, atsarginių dalių ar metrologinės patikros galimybės. Mažesnė pradinė kaina nekompensuoja ilgos prastovos ir abejonių, ar prietaisu galima pasitikėti.

Trumpas dujų detektoriaus pasirinkimo algoritmas

1. Nustatykite dujas ir procesus. Kokios medžiagos naudojamos, gaminamos arba gali išsiskirti gedimo metu?
2. Įvertinkite rizikų skaičių. Ar yra viena aiškiai nustatyta dujų rizika, ar kelios galimos dujos ir deguonies pokytis?
3. Apibrėžkite naudojimo būdą. Reikia asmeninės apsaugos, vietos patikrinimo prieš įeinant ar abiejų funkcijų?
4. Parinkite jutiklius ir sertifikatus. Ar reikia HCN, NH₃, Cl₂, NO₂ ar kitos specializuotos dujos? Ar prietaisas bus naudojamas potencialiai sprogioje aplinkoje?
5. Suplanuokite visą eksploataciją. Kas atliks bump testus, kalibravimą, metrologinę patikrą, remontą ir kaip bus valdoma prietaiso prastova?

Išvada: tinkamai parinktas ir prižiūrimas detektorius saugo žmogų, ne dokumentus

Geriausias dujų detektorius nėra tas, kuris matuoja daugiausia dujų ar kainuoja mažiausiai. Tinkamiausias yra tas, kurio jutikliai, mėginio paėmimo būdas, sertifikacija ir eksploatavimo organizavimas atitinka konkrečios darbo vietos rizikas.

Dujų saugoje svarbu ne vien turėti detektorių. Reikia turėti veikiantį, tinkamai parinktą, patikrintą ir laiku aptarnaujamą prietaisą. Todėl renkantis verta vertinti ne tik technines charakteristikas, bet ir servisą, kalibravimo bei metrologinės patikros galimybes, atsargines dalis ir prastovos trukmę.

Jeigu nėra aišku, kokių dujų detektorius reikalingas konkrečiai darbo aplinkai, „Elstava“ specialistai gali padėti įvertinti poreikį ir parinkti tinkamą WatchGas SST konfigūraciją.
