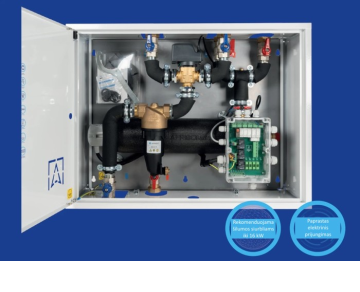

Naujasis hidraulinis modulis AMB 900 – išmanus sprendimas monobloko tipo šilumos siurbliams
2025-08-26
Šildymo sistemos, kuriose vienintelis šilumos šaltinis yra monobloko tipo šilumos siurblys be integruoto elektrinio kaitinimo elemento, gali būti patikimos ir efektyvios net esant stipriems šalčiams. Svarbiausia sąlyga – tinkamai sukomplektuota papildoma įranga. Idealus sprendimas tokiam poreikiui – naujasis hidraulinis modulis AMB 900 iš AFRISO. Jis ne tik užtikrina šilumos šaltinio darbą ir apsaugą, bet ir supaprastina visos katilinės montavimą bei sutrumpina įrengimo laiką.
Skirtas monoblokams iki 16 kW galios
AMB 900 yra atnaujinta ir funkcionaliai patobulinta AMB 760 modelio versija. Pagrindinis konstrukcinis pakeitimas – padidinta modulio darbinė galia: AMB 900 tinka šilumos siurbliams, kurių šiluminė galia siekia iki 16 kW. Integruotas DN25 vamzdynas leidžia pasiekti maksimalų 3,1 m³/h srautą, todėl modulis gali būti naudojamas tiek gyvenamosiose patalpose, tiek nedideliuose komerciniuose objektuose.
Galingas elektrinis kaitinimo elementas – saugumui ir šilumos rezervui
Kompaktiškoje korpuso konstrukcijoje įmontuotas panardinamasis elektrinis kaitinimo elementas, kurio bendra galia siekia 9 kW (sudarytas iš trijų po 3 kW pakopų). Tokiu būdu šildymo sistema gauna patikimą rezervinį šilumos šaltinį. Kaitinimo elementas turi apsauginį termostatą, kuris, esant gedimui ir temperatūrai viršijus 80 °C, automatiškai jį atjungia – taip apsaugoma visa šildymo sistema nuo perkaitimo.
Ilgaamžis perjungiamasis vožtuvas AZV
Modulis aprūpintas naujos kartos trijų eigų perjungimo vožtuvu AZV, leidžiančiu efektyviai valdyti srautą tarp šildymo sistemos, buferinės talpos ir karšto vandens kaupiklio. Vožtuvas turi aiškų srauto indikatorių, kuris taip pat veikia kaip rankinio valdymo rankenėlė. Dėl galimybės reguliuoti pradinę padėtį, vožtuvas toleruoja neteisingą vamzdžių prijungimą. AMB 900 modelyje vožtuvas sumontuotas grįžtamojoje linijoje, tad pro jį teka vėsesnis vanduo – tai žymiai pailgina jo tarnavimo laiką.
Efektyvus magnetinis nešvarumų separatorius
Grįžtamosios linijos pusėje sumontuotas ADS 181 HP magnetinis nešvarumų separatorius, pasižymintis pailga forma ir didele nuosėdų talpa. Tokia konstrukcija užtikrina mažą hidraulinį pasipriešinimą ir didelį filtravimo efektyvumą. Separatorius turi didelio ploto filtravimo tinklelį ir galingą 14 000 Gs neodimio magnetą, leidžiantį sulaikyti tiek metalo, tiek nemetalines daleles. Taip užtikrinama patikima šilumos šaltinio ir visos sistemos apsauga.
Papildomas funkcionalumas ir apsaugos priemonės
Modulyje integruotas:
- 3 bar apsaugos vožtuvas;
- rutuliniai ventiliai su spalvotomis (raudona ir mėlyna) rankenėlėmis, palengvinančiomis atpažinimą;
- dedikuota jungtis temperatūros jutikliui iš šilumos siurblio – leidžia automatikai nustatyti, ar reikia papildomo šildymo.
Lengvas ir patogus montavimas
AMB 900 konstrukcija optimizuota greitam ir patogiam montavimui:
- tvirtinimo šablonas padeda tiksliai išgręžti sieninius tvirtinimo taškus;
- korpuso fiksatoriai leidžia greitai nuimti apdailą;
- paduodamo ir grįžtamojo vamzdžių padėtis skirtingose ašyse – supaprastina prijungimą;
- visus hidraulinius darbus galima atlikti be korpuso – dėka išilgintų tvirtinimo angų, apdailą galima sumontuoti vėliau;
- jei katilinėje trūksta vietos – galima sukeisti durelių atsidarymo pusę.
Modulis ne tik praktiškas, bet ir estetiškas, todėl puikiai dera tiek gyvenamosiose, tiek komercinėse patalpose.
Modernizuota elektros dalis
Tradicinę automatikos dėžę pakeičia PCB valdymo plokštė, valdanti:
- cirkuliacinių siurblių veikimą;
- elektrinio kaitinimo elemento pakopas;
- AZV vožtuvo valdymą;
Visa elektros dalis įrengta IP68 apsaugos klasės korpuse, atspari drėgmei ir dulkių patekimui.
Papildomi signalai:
- 3 raudoni LED diodai – nurodo aktyvias kaitinimo pakopas;
- 2 žali LED diodai – rodo maitinimo būseną ir saugos termostato aktyvavimą;
- elektromagnetinė relė – leidžia patikrinti, ar cirkuliacinis siurblys prijungtas teisingai.
Modulis leidžia prijungti ir valdyti iki 5 cirkuliacinių siurblių. Be to, jame nėra įtampos išjungiklio, todėl po elektros tiekimo atstatymo sistema automatiškai grįžta į darbinę būseną.
Paprastas elektros prijungimas – tik keli žingsniai:
- prijungti modulį prie 400 V tinklo (kabeliu 5×2,5 mm²);
- prijungti cirkuliacinius siurblius;
- prijungti valdymo laidus iš šilumos siurblio (3 pakopos, siurbliai, perjungiamasis vožtuvas);
Svarbu: Monoblokinis siurblys turi būti prijungtas prie atskiro maitinimo šaltinio.
Funkcionalumo evoliucija
Daugybė konstrukcinių ir funkcinių patobulinimų daro AMB 900 išskirtinai patogiu, našiu ir lengvai montuojamu hidrauliniu moduliu, kuris neabejotinai atitiks tiek montuotojų, tiek galutinių vartotojų lūkesčius. Lyginant su ankstesniu modeliu, ženkliai padidėjo galimybės, elektros dalis tapo modernesnė, o montavimas – greitesnis ir intuityvesnis.
AMB 900 – tai aukštos kokybės, pilnai paruoštas sprendimas patikimai monoblokinio šilumos siurblio sistemai.
